Description
INRO
4K HDMI Matrix Switch 4×2 get four HDMI sources to two HDMI displays reliably,HDMI2.0 4K@60Hz 4:4:4 18Gbps 8bit HDR D-o-l-b-y Vision, 1080P 120Hz, firmware upgrade via micro-USB port. HDMI OUT 1(A) can down-scale 4K to 1080P, 4K & 1080P TV can work together. Extra SPDIF Optical 5.1CH audio breakout offer hifi audio without TV.
1. To get 4K HDR TV ,7.1CH Soundbar work in sync // OR D-o-l-b-y Atmos,D-o-l-b-y Vision in sync, pls ensure HDMI Source, TV, Receiver/soundbar support , set EDID 1 2 OFF 3 4 ON
2. To get 4K HDR TV, 1080p Capture Card work in sync, pls get 1080p capture card to Matrix OUT 1, 4K HDR TV to OUT 2, set EDID 1ON 2ON 3OFF 4OFF

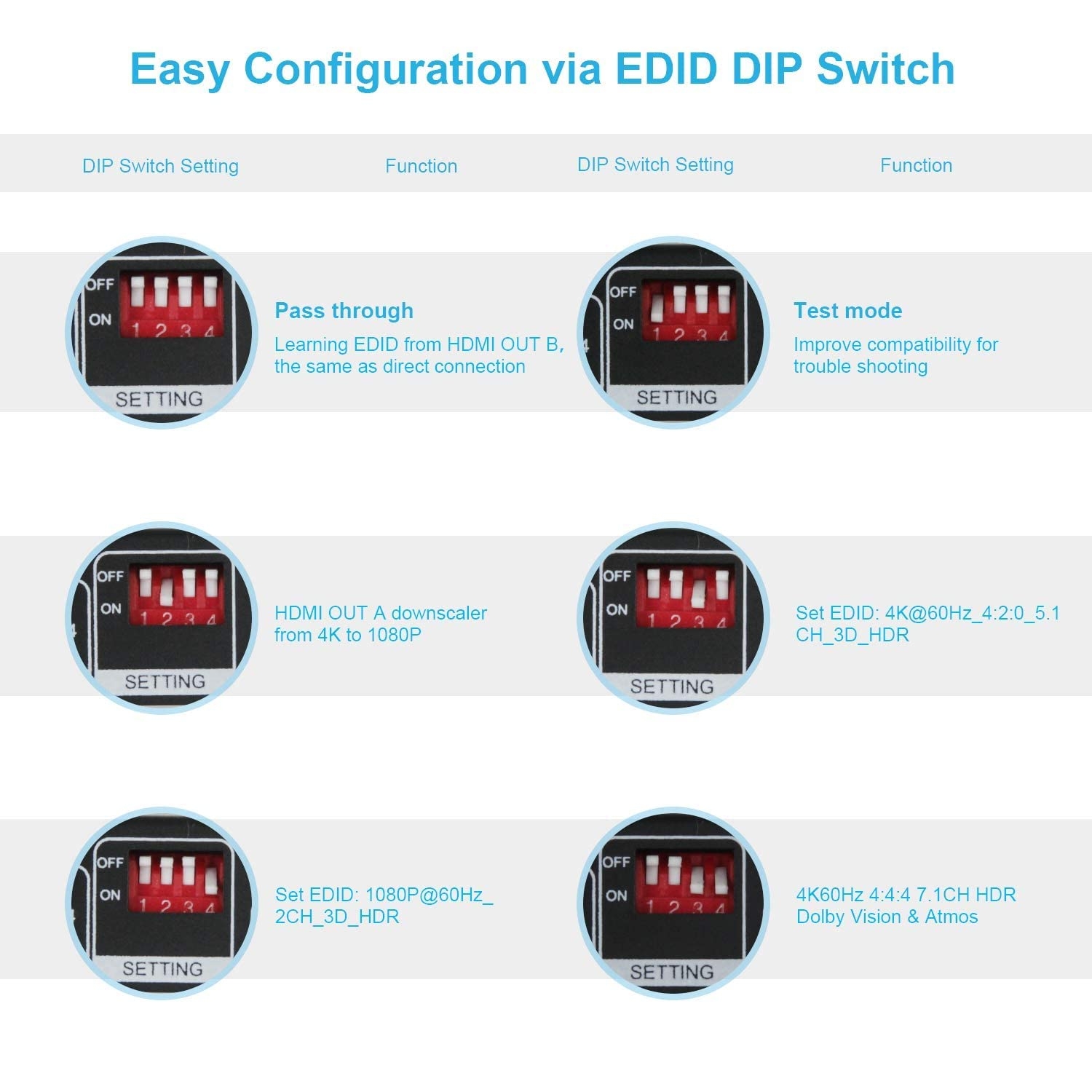

3. DIP 1 set HDCP, DIP 2 set HDMI Down Scaler. DIP 3, 4 set EDID
.SPEC.
HDMI Video: HDMI 2.0,HDCP 2.2,4K 60Hz YUV 4:4:4 8bit 18Gbps HDR D-o-l-b-y Vision, 4K 60Hz 4:2:2 10bit HDR10,4K2K/1080p/1080i,1440P 120Hz /60Hz,24bit,30bit,36bit deep color
HDMI Audio:Digital 7.1CH Audio,D-o-l-b-y Atmos, TrueHD,DTS:X,DTS-HD Master,LPCM 2.1/5.1/7.1CH
HDMI 2.0 standard cable <5m AWG26 for 4K60Hz
Firmware:If any using issue,pls upgrade firmware refer to Installation Instruction on product page.
Power Adapter: Input AC 100V-240V/ 50Hz,60Hz;Output DC 5V/2A;Threaded power adapter to prevent power loss.
Based on research,the most of buyers who returned it,due to get incorrect way to use matrix or don` t use HDMI 2.0 standard cable. PLS use less than 15mtr qualified HDMI2.0 cable for 1080P. PLS read Installation Instruction on product page carefully,it can help you. Or Click EZCOOTECH to get Seller Technical Support by on-line Message.
High compliance with Soundbar,High End Twitch Streamer or Video game etc. IR remote code is in Logitech Harmony system. 30days FREE refund return policy.
NO CEC. NO ARC. NOT for Sonos ARC
NOT extend screen, only COPY. NOT UP SCALER. NOT AUTO SWITCH.NO KVM.
mikieee –
Für den Preis unschlagbar. Firmwareupate nur als IT Profi empfehlenswert. Erste Hilfe dazu hier.
Ich habe die 4×2 Matrix mit zwei WQHD Bildschirmen und 60Hz im Einsatz und es läuft wunderbar auch mit DP zu HDMI Adaptern. Ich wechsle damit zwischen einer HP, einer Noname Dockingstation und einem festen Desktopsystem. Für den Preis von um die 90€ ist das Ding unschlagbar günstig. Ihr müsst halt nur 4k/60Hz taugliche HDMI Kabel verwenden.Wer Ahnung von seriellen Kommandos hat, kann die Kiste auch über den USB Anschluss mit einem Terminalprogramm fernsteuern oder sogar ins smarthome integrieren, denn hinter dem USB Anschluß steckt lediglich ein CH340 Chip der eine serielle Verbindung mit dem Mircocontroller im inneren herstellt.Das einzige was nicht funktioniert ist der HDMI Deepsleepmode bei den ASUS Bildschirmen, diesen musste ich im Menü der Bildschirme abschalten. Womit ich auch zum größten Problem komme. Ich wollte die Firmware der Matrix deswegen updaten. Diese lässt sich beim Hersteller mit den nötigen Tools herunterladen.Allerdings ist der Updateprozess wie man ihn aus den 90ern kennt, nur etwas für Profis oder ganz Mutige. Da ich mich zu den Ersten zähle, habe ich es trotzdem gewagt. Zuerst wird der interne Prozessor über einen Terminalbefehl in den Bootmode gebracht dann muss das Bootloadertool starten um den Prozessor zu flashen. Dieses Tool hat bei mir völlig versagt. Erst hat es die alte Firmware gelöscht und dann beim flashen mit einer kruden Fehlermeldung abgebrochen. Mehrere Versuche blieben danach erfolglos. Danach war die Matrix tot. Eigentlich ein Fall für die Garantie oder den Müll.Der Prozessor hatte keine funktionierende Firmware mehr. Somit konnte man ihn auch nicht mehr über die USB Schnittstelle und einem Terminalprogramm in den Bootmode bringen für einen neuen Versuch.Ich habe aber dann den englisch sprechenden Support angeschrieben. Der mir innerhalb weniger Stunden auch geantwortet hat und mir erklärt hat wie ich den Prozessor trotzdem in den Bootmode bekomme. Es muss im inneren der Jumper JP1 mit einer leitenden Prinzette gebrückt werden und dann dabei die Spannungszufuhr eingesteckt werden. (Ist alles nur 5V Schutzkleinspannung)Also aufschrauben die Kiste. Der Bootmode klappte dann zwar, aber das ISP Flashtool (FlyMcu), welches teilweise in chinesisch ist, schlug immer wieder fehl, weil er angeblich den Flash nicht mehr löschen konnte.Meiner Meinung nach ist das Tool für diesen Typ von Prozessor einfach nicht mehr geeignet.Da ich beruflich selber mit Prozessoren zu tun habe, war aufgeben aber nicht drin. Ich habe dann beim Hersteller des verwendeten Prozessors (GigaDevice) das Hersteller-ISPTool heruntergeladen. Bei mir steckte der GD32F103RET6 drin. Die Bezeichnung findet ihr direkt auf dem quadratischen Chip im inneren, auf welchem KEIN Kühler montiert ist. Diese muss später auch im Tool ausgewählt werden.Das Herstellertool nennt sich GD32 All in One Programmer und lässt sich auf der Webseite von GD32mcu herunterladen. Ihr könnt damit auch über den Bootloadermodus die Firmwaredatei (.hex) von easycoolav (EZCOO) laden. Nach der Aktion lief die Matrix wieder mit der neuen Firmware.Für einen Laien eine heftige Aktion. Ich hänge mal ein Bild mit den Einstellungen an, ich hoffe Amazon lässt es drin. Der Prozess heißt dort übrigens Download. Wichtig ist, dass ihr die Matrix vorher mit dem JP1 in den Bootmode bringt sonst geht es nicht. Dann im Tool das Com Interface wählen und bei der Config den richten COMPort auswählen (Könnt ihr in der Systemsteuerung/Geräte und Drucker nachgucken)Vielleicht konnte ich damit helfen, ein wenig Elektroschrott zu vermeiden. Ansonsten funktioniert das Ding wie es soll.
Nicolas A. –
Great matrix, complicated for beginners
I am by no means a beginner when it comes to these type of techs. The update process was a bit strange to me and I didn’t really enjoy going through it. Setting it up was a bit of a pain in the ass (getting the right screen to work, getting to know that the Optical source works with Output B and not A, etc…), but after a bit of tweaking (around 20 minutes) everything was working flawlessly and I love it so far.My PC is already connected on my DisplayPort on my monitor, so I use this matrix to connect my Switch/Xbox/PS5 on my single HDMI port on my monitor as well as on my 4K TV. I also use an optical cable to plug my Topping A90/D90 stack so that way I can use both my speakers and my headphones with WAY BETTER QUALITY than the built in audio of those consoles and enjoy my gaming experience even more.Quality of the sound going off that optical port is impeccable. Quality of the image is also flawless so far. The remote works well even from far away without installing the IR “add-on”.Truly a game changer for me, as I already had a HDMI receiver (not a matrix), but it had way less features and this one is just top notch. The build qualiy is also really good. This thing is well built and will last for sure (at least the external physical components will, I don’t know about the internals).I recommend.
vicente castro –
Muito bom
Imagem fantástica cumpre todos os requisitos!
Josh F –
Powerful device that requires some tech savvy
Sharing my setup and adjustments, to hopefully inform your decision and save you time:I have the following pieces of the puzzle:- Xbox outputting 4k@60 HDR- TV that can handle 4k HDR- Projector that is 1080p- Stereo speakers that need an optical inputMy goal is to have Xbox video go to either the TV (in 4k) or projector (in 1080p), and the Xbox audio go to the speakers.Mission accomplished! But not exactly plug and play, with a gotcha:- achieving the 1080p downscale: this was fairly straightforward. Per the graphic on the bottom of the matrix, set the second dipswitch to On and ensure your 1080p device is on HDMI output A- getting stereo sound: this was a problem. The matrix kept sending a surround sound signal to my speakers, which my speakers don’t know how to process. Good news is you can tell the matrix to output stereo sound, bad news is requires some extra work. Step 1, get a Windows computer (you’re out of luck if you have Mac or Chromebook). Step 2, connect matrix to Windows PC via USB mini cable (hopefully you have one laying around). Step 3, hope that the device is recognized…mine was not so I had to manually install the driver which I found by searching for FTDI Chip Driver. Step 4, follow the instructions in the manual on sending EDID codes to the device (mine was 13 for 4k@60 with 2 channel stereo sound). Voila, works perfectly now- managing HDR: this was also a problem. The HDR worked perfectly on my 4k HDR TV. But when an HDR signal was scaled down for my 1080 projector, the picture quality didn’t look great. Very washed out and dull sort of look. I don’t think this is the fault of the matrix per se, I think it’s probably really hard to capture all of the goodness of an HDR signal and squish that into a non-HDR signal. Anyhow, after trying multiple cables, etc, I finally gave up and just turned off HDR in my Xbox when I’m outputting to the 1080 projector. A bit annoying because I have to manually turn HDR back on in the Xbox when I output to the TV.So there you have it…overall I’m quite happy with this device, as I recognize that I’m asking it to manage my somewhat odd setup. But that’s the power of the device…because you can manually set EDID codes, you can handle almost any setup.Final note – bonus points to the matrix for 1) working perfectly with my Logitech Harmony Hub setup, and 2) working perfectly with my 50′ fiber optic HDMI cable run to the projector.
palone –
funktioniert – auch bei ‘nur-Audio’ Betrieb
HDMI 4-2 Matrix Switch mit digital Audio Extraktion.Grund für die Suche nach einem HDMI Switch mit digital Audio Ausgang war der Umstieg von einem fetten, stromfressenden AV-Receiver auf einen kleinen Class-D Vertärker und A/D Wandler.Die drei HDMI Zuspieler (Fire-TV, Kodi Mediacenter auf Raspberry-Pi, SAT-Receiver Dreambox) sollten weiterhin mit der Logitech Harmony-One Fernbedienung automatisch geschaltet werden und bei reiner Audiowiedergabe (SAT-Radio, Mediacenter Musikwiedergabe) soll der TV am HDMI Ausgang ausgeschaltet bleiben.Bei der letztgenannten Betriebsart hat ein vorher getesteter HDMI-Switch nicht funktioniert – es wurde bei ausgeschaltetem TV keine Tonausgabe am SPDIF/Toslink Ausgang gestartet; also ging die Suche weiter.Dieser 1/3 günstigere HDMI Switch funktioniert nun sowohl bei Video als auch bei ‘nur-Audio’ einwandfrei; es wird immer der Ton am Toslink Ausgang ausgegeben. Dafür volle Punktzahl. Einziger Abzug in der ‘B-Note’ sind die kleinen grellen roten LEDs dür die geschalteten HDMI Eingänge, die ich noch irgendwie abkleben muss, um sie erträglich zu machen.
Pete –
Works as expected so far
I bought this out of frustration of cycling through and burning money on many HDMI matrix switches that claim to support my (possibly unique) requirements – 4k@60hz 4:4:4 and 4:2:0 chroma and mixing 1080p with 4k outputs.This included swapping HDMI cables for higher end ones that cost a fair bit. All failed to achieve a stable or satisfactory result (screen flickering, lack of support for audio extraction, calibration problems etc). All this time I know when connecting my displays directly to the output device works perfectly with the same cables when bypassing the use of a switch.Every 6 months I would wait and see if either a newer tech, product came along to revisit this and this item seems to advertise and be transparent about what it does/doesn’t. The price was off-putting but I have wasted enough money prior that exceeds the cost of this matrix switch alone. So I decided to give it a go, and the setup and instructions were pretty clear on how to set up, configure EDID and the order where everything goes. Far more detailed than the cheaper alternatives that claim to do the same. Upon testing switching between inputs, I pleasantly noted that the lag/delay was minimal – the fastest I’ve ever experienced. Thus it has set my expectations and I am hopeful of the rest of the issues I’ve experienced on flickering etc are resolved. I’ll keep this updated if this changes.Admittedly most people would not need this device as the cheaper ones satisfy the basic usage of switching between inputs – all my prior purchases do that to some extent. You are likely better off to replace your displays with the same specifications, or have two cheaper switching devices or even unplugging, plugging HDMI cables than to sink money the way I’ve had.What could make this better would probably be ARC/eARC support which I believe isn’t listed in the features. I have a soundbar that I use but for now the search goes on. If there is an updated version, I would definitely consider in future.
Asif –
Worked initially but now constantly cutting out
Worked well initially, bought in Nov 2020 so I’ve had it a while…. But over last 6-9 months, the image on both screens blanks out every minutes…. When it first started, turning the splitter off and on would sort it out for a while, but now it’s doing it constantly… I’ve checked all my cables, connections, screens. irs a great bit of kit but not cheap and I hoped it would last longer …. Overall quite disappointed
melmacj –
Great Powerful HDMI Switch
No reviews would touch base on the Hz side of this switch. Maybe because most are using it in a home theatre setup at 60Hz. But for those who want to use it with ps5, Xbox and PC. This switch is top notch. Now it’s not fully plug in play. I have twin 144hz Acer monitors and I could not get them to the native 2560x1440p 144Hz out of the box. You have to play close attention to the instructions and guide for the dip switches. I got everything working flawless by selecting pass through mode all dip switches up. Only plugging in monitor B and power cycle the switch. Once my ps5, pc and laptop accepted the pass-through mode on boot. It was locked in. Then I connected monitor A and it all magically worked. Toying around with upscale and downscaled works too but I just wanted native resolution and Hz. They advertise 120Hz at 1440p but I got 144Hz at 1440p to work and probably could get higher if my monitor supported it. Little to no switches advertises Hz specs and when they do it don’t work but I can confirm this bad boy does work at higher than 60Hz
A. Martin –
A videogame live streamers DREAM device. Even works with G-Sync!
I’m a small time Twitch Streamer with a decent budget for hardware. The most difficult aspect of this is that I run a dual pc streaming setup along with all the consoles, which means a lot of potential technical difficulties when trying to have all components operational at the same time. I also had the specific needs of being able to stream and capture a raw feed of gameplay simultaneously for YouTube content.Finding a quality device was difficult especially since, at the time I didn’t know what a matrix was. I ended up with the Gofanco Prophecy and it is a great device, but didn’t fulfill all my needs. The most important need that before the release of the Elgato 4K60 MK 2, I could scale the resolution but couldn’t have two video feeds.After a lot of research, enter this magical device, that on paper, met all of my needs but only had four reviews and of course was a brand I never heard of. Well allow me to ease any concerns you may have for this device as it’s one of the most potent pieces of gear in my setup.Long story short, not only does this matrix obviously give the the two feeds I need (which I now don’t need, but it’s awesome that I can send a clean feed to my display without any weird glitches that can happen by using pass through with a capture card) but this guy offers the most functional pass through support I’ve ever seen.4K 60, 1440p 120? No problem. HDR? No issue. Hell, even G-Sync passes through to my LG C9 which leads me to believe any VRR (Variable Refresh Rate) option will work, which is AMAZING for an enthusiast gamer.This is a must have piece of equipment for any High End Twitch Streamer or Videogame based content creator that needs clean feeds sent to multiple devices with no headaches.Somebody let me know when the HDMI 2.1 version of this product drops and these guys can have my money DAY ONE!
Privat –
Funktionierte lange problemlos, dann Störungen
Ich habe bereits mehrere HDMI-Matrix-Systeme ausprobiert. Dies ist das erste, das bisher störungsfrei funktioniert.Die Verarbeitung ist gut, einzig ein LED-Anzeige für ein anliegendes Videosignal pro Kanal fehlt.——————Update Juni 2023: Es traten häufiger Probleme mit dem Altgerät auf: Nicht erkannte Bildschirme, häufiges Flackern der Monitore. Der Austausch des Geräts lief sehr problemlos, danke an den Verkäufer.Nun gilt es leider abzuwarten, ob erneut Probleme auftreten.
